| 从本期开始，陆续发布一些快装置切换失败案例。从事故中学习减少和预防事故，事半功倍。 u事故经过：

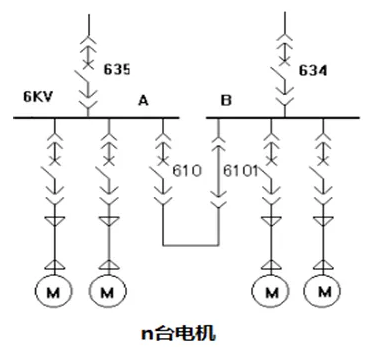

Ø通过快切装置手动切换功能，合635开关分610开关。
Ø635开关合后闸未能保持住，634开关跳闸，造成全变电所失压，10s后634开关又自动合上，B段母线恢复供电。 u原因 Ø634开关整定错误，没有能够躲切换后的冲击电流。Ø10s后634开关又自动合上，是快切装置本身设置的一个补救措施。
逆功率启动快切引起的误动作1

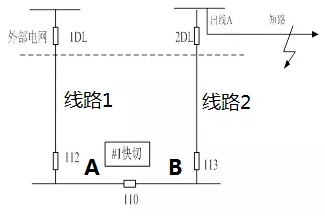

如图1中所示故障发生点，上级变电所出线A主保护动作的同时，本级变电所110开关安装的快切装置也动作。有人认为，这种动作可以接受，还把这种动作当作快切成功动作的范例加以宣传。我认为这种切换不能接受。原因如下： - 设出线A主保护动作切除故障点的时间为t1，快切切除113开关时间为t2、快切再合110开关的时间为t3， 整个快切装置成功动作的时间为t2+t3，t1一定小于（t2+t3)。
- 在t1时间内，B母线处于欠压状态。在快切动作切除113到成功合上110开关这段时间，即t3时间内，B母线处于失压状态。前一种更有利于故障切除后电动机的自启动。
- 如果快切装置动作失败，事故原因分析第一条就是：继电保护和安全自动装置维护不到位，造成切换失败。活生生把一个区外故障变成责任事故，继电保护人员压力山大。
- 上级变电所有n条出线，因此，区外故障引起的快切装置动作远大于线路1、线路2本身故障引起的快切装置动作的几率。即：风险远大于收益。
从本期开始，将原来的专题题目由《快切装置切换失败分析》改为《快切装置不正确动作案例分析》，这样更能表述本专题的宗旨。

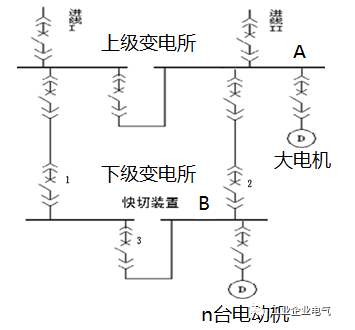

上级变电所A母线上的一台大电动机D启动，造成下级变电所快切装置动作：开关2跳闸，开关3合上。

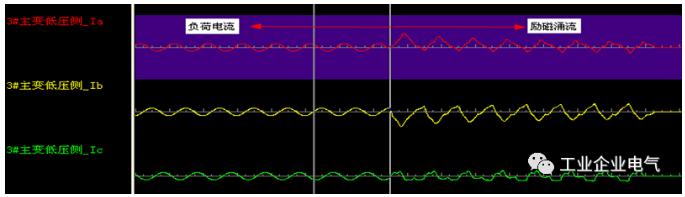

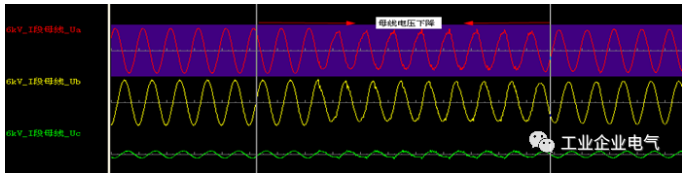

大电动机D启动瞬间，上级变电所A母线电压瞬间发生暂降，下级变电所B母线接有n台电动机，这n台电动机瞬间进入发电再生状态，造成2开关检测到有瞬时逆功率流向A母线，启动快切装置。本人不建议快切装置设置逆功率启动方式。快切装置必须用快速保护启动。用模拟量启动快切会造成区外故障引起误动作。 变压器涌流引起的快切误动 数字量启动主要是快速保护启动：线路纵联差动保护启动、母线差动保护启动、变压器差动保护启动、线路-变压器组差动保护启动、开关偷跳启动、变压器重瓦斯保护启动等。模拟量启动主要是：逆功率启动、失压启动、频差启动、相位差启动。模拟量启动容易引误动作。本人不建议使用模拟量启动快切装置。今天再分享一起模拟量启动快切引起的误动作。 一、故障现象 变压器充电时，电压、电流之间的相位发生变化，逆功率引起了快切装置误动作。

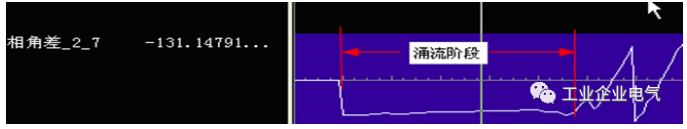

图三 拟合出的6kV Ubc和Ia之间的相角差
|
