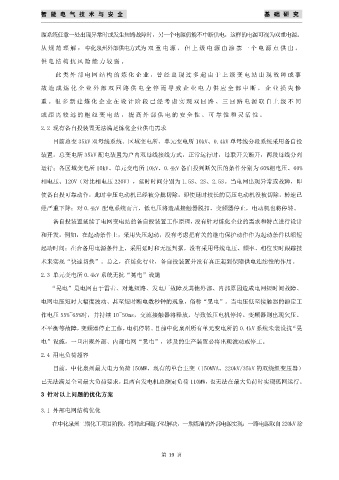

智 能 电 气 技 术 与 安 全 基 础 研 究
源系统任意一处出现异常时或发生短路故障时，另一个电源仍能不中断供电，这样的电源可视为双重电源。
从 规 范 理 解 ： 中化泉州外部供电方式为 双 重 电 源 ， 但 上 级 电 源 由 涂 寨 一 个 电 源 点 供 出 ，
供 电 结 构 抗 风 险 能 力 较 弱 。
此 类 外 部 电 网 结 构 的 炼 化 企 业 ，曾 经 出 现 过 多 起 由 于 上 级 变 电 站 出 现 故 障 或 事
故 造 成 炼 化 企 业 外 部 双 回 路 供 电 全 停 而 导 致 企 业 电 力 供 应 全 部 中 断 ， 企 业 损 失 惨
重 。很 多 新 建 炼 化 企 业 在 设 计 阶 段 已 经 考 虑 实 现 双 回 路 、三 回 路 电 源 取 自 上 级 不 同
或 距 离 较 远 的 枢 纽 变 电 站 ， 提 高 外 部 供 电 的 安 全 性 、 可 靠 性 和 灵 活 性 。
2.2 现有备自投装置无法满足炼化企业供电需求
目前总变 35kV 双母线系统、区域变电所、单元变电所 10kV、0.4kV 单母线分段系统采用备自投
装置，总变电所 35kV 配电装置为户内双母线接线方式，正常运行时，母联开关断开，两段母线分列
运行；各区域变电所 10kV、单元变电所 10kV、0.4kV 备自投判断欠压的条件分别为 60%相电压、60%
相电压、120V（对比相电压 220V），延时时间分别为 1.5S、2S、2.5S。当电网出现异常或故障，即
使备自投可靠动作，此时中压电动机已经被分批切除，即使延时较长的高压电动机没被切除，转速已
经严重下降；对 0.4kV 配电系统而言，低电压将造成接触器脱扣、变频器停止，电动机也将停转。
备自投装置延续了电网变电站的备自投装置工作原理，没有针对炼化企业的需求和特点进行设计
和开发。例如：在起动条件上，采用失压起动，没有考虑把有关的继电保护动作作为起动条件以缩短
起动时间；在合备用电源条件上，采用延时和无压判据，没有采用母线电压、频率、相位实时跟踪技
术来实现“快速切换”。总之，在炼化行业，备自投装置并没有真正起到保障供电连续性的作用。
2.3 单元变电所 0.4kV 系统无抗“晃电”设施
“晃电”是电网由于雷击、对地短路、发电厂故障及其他外部、内部原因造成电网短时间故障、
电网电压短时大幅度波动、甚至短时断电数秒钟的现象，俗称“晃电”。当电压低至接触器的额定工
作电压 55%~65%时，并持续 10~50ms，交流接触器将释放，导致低压电机停转。变频器则出现欠压、
不平衡等故障，变频器停止工作，电机停转。目前中化泉州所有单元变电所的 0.4kV 系统未装设抗“晃
电”设施，一旦出现外部、内部电网“晃电”，涉及的生产装置必将出现波动或停工。
2.4 用电负荷超容
目前，中化泉州最大电力负荷 150MW，现有的单台主变（150MVA、220kV/35kV 的双绕组变压器）
已无法满足全司最大负荷要求，且两台发电机总额定负荷 110MW，也无法在最大负荷时实现孤网运行。
3 针对以上问题的优化方案
3.1 外部电网结构优化
在中化泉州二期化工项目阶段，将对此问题予以解决，一期炼油的外部电源实现：一路电源取自220kV 涂
