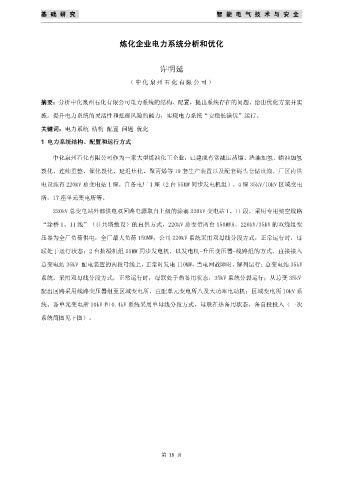

Page 28 - 智能电气技术与安全-内部刊物

基 础 研 究 智 能 电 气 技 术 与 安 全

炼化企业电力系统分析和优化

许明延

（ 中 化 泉 州 石 化 有 限 公 司 ）

摘要：分析中化泉州石化有限公司电力系统的结构、配置，提出系统存在的问题，给出优化方案并实

施，提升电力系统的灵活性和抵御风险的能力，实现电力系统“安稳长满优”运行。

关键词：电力系统 结构 配置 问题 优化
1 电力系统结构、配置和运行方式

中化泉州石化有限公司作为一家大型炼油化工企业，已建成有常减压蒸馏、渣油加氢、蜡油加氢

裂化、连续重整、催化裂化、延迟焦化、聚丙烯等 19 套生产装置以及配套码头仓储设施。厂区内供

电设施有 220kV 总变电站 1 座，自备电厂 1 座（2 台 55MW 同步发电机组），4 座 35kV/10kV 区域变电

所，17 座单元变电所等。

220kV 总变电站外部供电双回路电源取自上级的涂寨 220kV 变电站 I、II 段，采用专用架空线路
“涂桥 I、II 线”（非共塔敷设）的直供方式，220kV 总变带两台 150MVA、220kV/35kV 的双绕组变

压器为全厂负荷供电，全厂最大负荷 150MW；公司 220kV 系统采用双母线分段方式，正常运行时，母
联处于运行状态；2 台抽凝机组 55MW 同步发电机，以发电机-升压变压器-线路组的方式，直接接入

总变电站 35kV 配电装置的两段母线上，正常时发电 110MW，当电网故障时，解列运行；总变电站 35kV

系统，采用双母线分段方式，正常运行时，母联处于热备用状态，35kV 系统分裂运行；从总变 35kV

配出回路采用线路变压器组至区域变电所、直配单元变电所八及大功率电动机；区域变电所 10kV 系

统、各单元变电所 10kV 和 0.4kV 系统采用单母线分段方式，母联在热备用状态，备自投投入（一次

系统简图见下图）。

第 16 页
