基 础 研 究 智 能 电 气 技 术 与 安 全

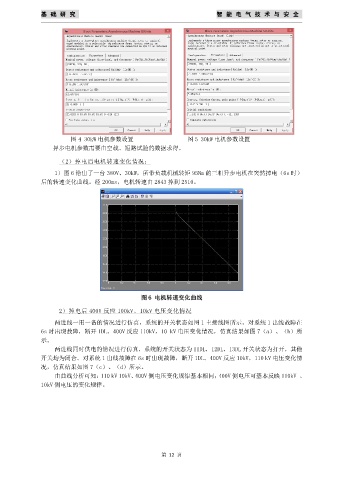

图 4 30kW 电机参数设置 图 5 30kW 电机参数设置
异步电机参数需要由空载、短路试验的数据求得。

（2）掉电后电机转速变化情况：
1）图 6 给出了一台 380V、30kW，所带负载机械转矩 95Nm 的三相异步电机在突然掉电（6s 时）
后的转速变化曲线。经 200ms，电机转速由 2843 掉到 2510。

图 6 电机转速变化曲线

2）掉电后 400V 反应 100kV、10kV 电压变化情况
两进线一用一备的情况进行仿真，系统的开关状态如图 1 主接线图所示。对系统 1 出线故障在
6s 时出现故障，断开 1DL，400V 反应 110kV，10 kV 电压变化情况，仿真结果如图 7（a）、（b）所
示。
两进线同时供电的情况进行仿真，系统的开关状态为 11DL，12DL，13DL 开关状态为打开，其他
开关均为闭合。对系统 1 出线故障在 6s 时出现故障，断开 1DL。400V 反应 10kV，110 kV 电压变化情
况，仿真结果如图 7（c）、（d）所示。
由曲线分析可知：110 kV 10kV、400V 侧电压变化规律基本相同，400V 侧电压可基本反映 110kV 、
10kV 侧电压的变化规律。
