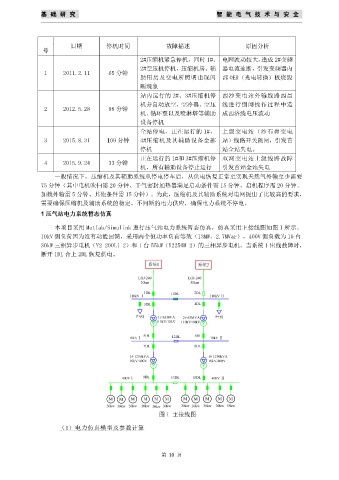

基 础 研 究                                                       智 能 电 气 技 术 与 安 全




                    序
                          日期          停机时间                 故障描述                        原因分析
                号
                                                  2#压缩机紧急停机,同时 1#、 电网波动较大,造成 2#变频
                                                  2#空压机停机,压缩机房、辅               器电流速断,引发变频器内
                 1     2011.2.11       65 分钟
                                                  助用房及变电所照明出现闪                 部 OER(光电转换)板烧毁
                                                  断现象
                                                  站内运行的 2#、3#压缩机停              西沙变电站外输线路西昌
                                                  机并自动放空,空冷器、空压                线进行倒闸操作过程中造
                 2     2012.5.28       98 分钟
                                                  机、循环泵以及喷淋塔等辅助                成西济线电压波动
                                                  设备停机
                                                  全站停电,正在运行的 1#、               上级变电站(沙石峁变电
                 3     2015.8.31       109 分钟     4#压缩机及其辅助设备全部                站)线路开关跳闸,引发首
                                                  停机                           站全站失电。
                                                  正在运行的 1#和 3#压缩机停             双河变电站上级线路故障
                 4     2015.9.24       33 分钟
                                                  机,所有辅助设备停止运行                 引发首站全站失电
                    一般情况下,压缩机及其辅助系统从停电停车后,从供电恢复正常至实现天然气外输至少需要
               75 分钟(其中电机吹扫需 20 分钟、干气密封加热器满足启动条件需 15 分钟、启机程序需 20 分钟、
               加载外输需 5 分钟、其他条件需 15 分钟)。为此,压缩机及其辅助系统对电网提出了比较高的要求,
               需要确保压缩机及辅助系统的稳定、不间断的电力供应,确保电力系统不停电。
               1 压气站电力系统暂态仿真

                    本项目采用 Matlab/Simulink 进行压气站电力系统暂态仿真,仿真采用主接线图如图 1 所示。
               10kV 侧负荷因为没有动能回馈,采用两个恒功率负荷等效(13MW,2.7MVar),400V 侧负载为 10 台
               30kW 三相异步电机(Y2-200L1-2)和 1 台 55kW(Y2250M-2)的三相异步电机。当系统 1 出线故障时,
               断开 1DL 合上 2DL 恢复供电。

































                                                         图 1 主接线图

                      (1)电力仿真模型及参数计算




                                                          第 10 页
