智 能 电 气 技 术 与 安 全 基 础 研 究

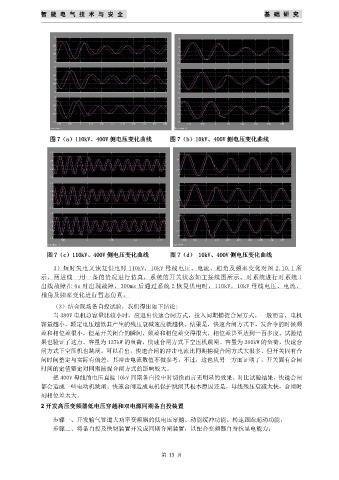

图 7（a）110kV、400V 侧电压变化曲线 图 7（b）10kV、400V 侧电压变化曲线
图 7（c）110kV、400V 侧电压变化曲线 图 7（d） 10kV、400V 侧电压变化曲线
3）短时失电又恢复供电时 110kV，10kV 母线电压、电流、相角及频率变化对图 2.10.1 所
示，两进线一用一备的情况进行仿真，系统的开关状态如主接线图所示。对系统进行对系统 1
出线故障在 6s 时出现故障，300ms 后通过系统 2 恢复供电时，110kV，10kV 母线电压、电流、
相角及频率变化进行暂态仿真。
（3）结合现场备自投试验，我们得出如下结论:
当 380V 电机总容量比较小时，应退出快速合闸方式，投入同期捕捉合闸方式。一般而言，电机
容量越小，额定电压越低其产生的残压衰减速度就越快。结果是，快速合闸方式下，发合令的时候频
差和相位差很小，但是开关闭合的瞬间，频差和相位差变得很大，相位差甚至达到一百多度。试验结
果也验证了这点。容量为 127kW 的负荷，快速合闸方式下空压机跳闸。容量为 260kW 的负荷，快速合
闸方式下空压机也跳闸。可以看出，快速合闸的冲击电流比同期捕捉合闸方式大很多。但开关固有合
闸时间整定与实际有偏差，其冲击电流数值不做参考。不过，这也从另一方面证明了，开关固有合闸
时间的定值整定对同期捕捉合闸方式的影响较大。
把 400V 母线的电压直接 10kV 同期备自投中对切换而言无明显的效果。对比试验结果，快速合闸
都会造成一些电动机跳闸。快速合闸造成电机保护跳闸其根本原因还是，母线残压衰减太快，合闸时
刻相位差太大。
2 开发高压变频器低电压穿越和双电源同期备自投装置
步骤一、开发输气管道大功率变频器的低电压穿越、动能缓冲功能、转速跟踪起动功能；
步骤二、将备自投及快切装置开发成同期合闸装置，以配合变频器自身抗晃电能力；
