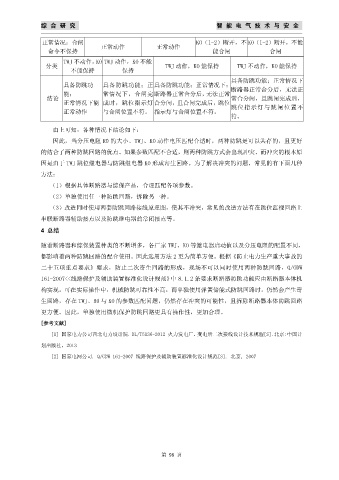

正常情况：合闸 KO（1-2）断开，不 KO（1-2）断开，不能
正常动作 正常动作
命令不保持 能合闸 合闸
TWJ 不动作，KO TWJ 动作，KO 不能
分类 TWJ 动作，KO 能保持 TWJ 不动作，KO 能保持
不能保持 保持
具备防跳功能；正常情况下
具备防跳功 具备防跳功能；正具备防跳功能；正常情况下：
断路器正常合分后，无法正
能； 常情况下，合闸完断路器正常合分后，无法正常
结论 常合分闸，且跳闸完成后，
正常情况下能 成时，跳位指示灯合分闸，且合闸完成后，跳位
跳位指示灯与跳闸位置不
正常动作 与合闸位置不符。 指示灯与合闸位置不符。
符。

由上可知，各种情况下结论如下：
因此，当分压电阻 R0 的大小、TWJ、KO 动作电压匹配合适时，两种防跳是可以共存的，且更好

的结合了两种防跳回路的优点。如果参数匹配不合适，则两种防跳方式会出现冲突。而冲突的根本原
因是由于 TWJ 跳位继电器与防跳继电器 KO 形成寄生回路。为了解决冲突的问题，常见的有下面几种

方法：
（1）根据具体断路器与综保产品，合理匹配各项参数。
（2）单独使用任一种防跳回路，拆除另一种。

（3）改造同时使用两套防跳回路接线原理图，使其不冲突，常见的改造方法有在跳位监视回路上
串联断路器辅助接点以及防跳继电器的常闭接点等。

4 总结

随着断路器和综保装置种类的不断增多，各厂家 TWJ、KO 等继电器启动值以及分压电阻的配置不同，

都影响着两种防跳回路的配合使用。因此选用方法 2 更为简单方便。根据《防止电力生产重大事故的
二十五项重点要求》要求，防止二次寄生回路的形成，现场不可以同时使用两种防跳回路，Q/GDW
161-2007<<线路保护及辅助装置标准化设计规范》中 8.1.2 条要求断路器防跳功能应由断路器本体机

构实现。可在实际操作中，机械防跳可靠性不高，而单独使用弹簧储能式防跳回路时，仍然会产生寄
生回路，存在 TWJ、R0 与 KO 的参数匹配问题，仍然存在冲突的可能性，且拆除断路器本体防跳回路

更方便。因此，单独使用微机保护防跳回路更具有操作性，更加合理。
