综 合 研 究 智 能 电 气 技 术 与 安 全

防跳继电器可靠地启动。电压线圈并联在合闸回路中，在跳闸动作后可靠地切断合闸回路，防止断路
器再次合上。以 iPAC-5711 保护装置为例，原理如图 2 所示。

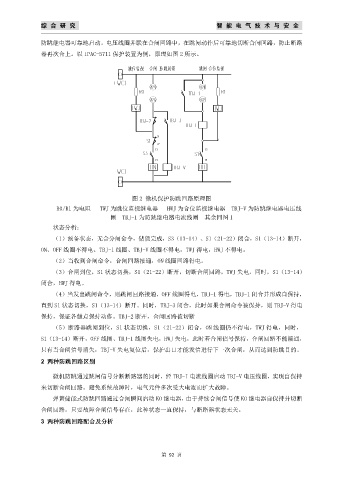

图 2 微机保护防跳回路原理图
R0/R1 为电阻 TWJ 为跳位监视继电器 HWJ 为合位监视继电器 TBJ-V 为防跳继电器电压线
圈 TBJ-I 为防跳继电器电流线圈 其余同图 1
状态分析：

（1）预备状态，无合分闸命令，储能完成，S3（13-14）、S1（21-22）闭合，S1（13-14）断开，
ON、OFF 线圈不得电、TBJ-I 线圈、TBJ-V 线圈不得电，TWJ 得电，HWJ 不得电。
（2）当收到合闸命令，合闸回路接通，ON 线圈回路得电。

（3）合闸到位，S1 状态切换，S1（21-22）断开，切断合闸回路，TWJ 失电，同时，S1（13-14）
闭合，HWJ 得电。

（4）当发出跳闸命令，则跳闸回路接通，OFF 线圈得电，TBJ-I 得电，TBJ-1 闭合并形成自保持，
直到 S1 状态切换，S1（13-14）断开。同时，TBJ-3 闭合，此时如果合闸命令被保持，则 TBJ-V 得电

保持，保证各触点保持动作。TBJ-2 断开，合闸回路被切断
（5）断路器跳闸到位，S1 状态切换，S1（21-22）闭合，ON 线圈仍不得电，TWJ 得电，同时，

S1（13-14）断开，OFF 线圈、TBJ-I 线圈失电，HWJ 失电，此时若合闸信号保持，合闸回路不能接通，
只有当合闸信号消失，TBJ-V 失电复位后，保护出口才能发信进行下一次合闸，从而达到防跳目的。

2 两种防跳回路区别

微机防跳通过跳闸信号分断断路器的同时，经 TBJ-I 电流线圈启动 TBJ-V 电压线圈，实现自保持
来切断合闸回路。避免系统故障时，电气元件多次受大电流而扩大故障。

弹簧储能式防跳回路通过合闸瞬间启动 KO 继电器，由于持续合闸信号使 KO 继电器自保持并切断
合闸回路，只要故障合闸信号存在，此种状态一直保持，与断路器状态无关。

3 两种防跳回路配合及分析
