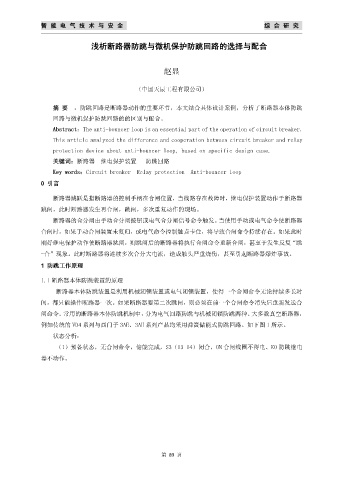

浅析断路器防跳与微机保护防跳回路的选择与配合

赵显

（中国天辰工程有限公司）

摘 要 ：防跳回路是断路器动作的重要环节，本文结合具体设计案例，分析了断路器本体防跳
回路与微机保护防跳回路的的区别与配合。

Abstract：The anti-bouncer loop is an essential part of the operation of circuit breaker.
This article analyzed the difference and cooperation between circuit breaker and relay
protection device about anti-bouncer loop, based on specific design case.

关键词：断路器 继电保护装置 防跳回路
Key words：Circuit breaker Relay protection Anti-bouncer loop

0 引言

断路器跳跃是指断路器的控制手柄在合闸位置，当线路存在故障时，继电保护装置动作于断路器
跳闸，此时断路器发生再合闸，跳闸，多次重复动作的现场。

断路器的合分闸由手动合分闸按钮或电气合分闸信号命令触发。当使用手动或电气命令使断路器
合闸时，如果手动合闸装置未复归，或电气命令控制触点卡住，将导致合闸命令持续存在。如果此时
刚好继电保护动作使断路器跳闸，则跳闸后的断路器将执行合闸命令重新合闸，甚至于发生反复“跳

-合”现象。此时断路器将连续多次合分大电流，造成触头严重烧伤，甚至引起断路器爆炸事故。

1 防跳工作原理

1.1 断路器本体防跳装置的原理
断路器本体防跳装置是利用机械闭锁装置或电气闭锁装置，使得一个合闸命令无论持续多长时

间，都只能操作断路器一次。如果断路器要第二次跳闸，则必须在前一个合闸命令消失后重新发送合
闸命令。常用的断路器本体防跳机制中，分为电气回路防跳与机械闭锁防跳两种。大多数真空断路器，
例如传统的 VD4 系列与西门子 3AE、3AH 系列产品均采用弹簧储能式防跳回路。如下图 1 所示。

状态分析：
（1）预备状态，无合闸命令，储能完成，S3（13-14）闭合，ON 合闸线圈不得电、KO 防跳继电

器不动作。
