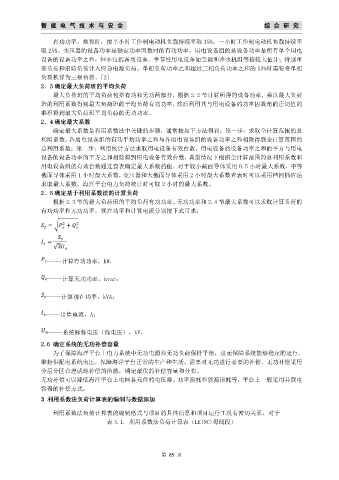

智 能 电 气 技 术 与 安 全 综 合 研 究

有功功率。换算时，按半小时工作制电动机负载持续率取 15%，一小时工作制电动机负载持续率
取 25%。变压器的设备功率是额定功率因数时的有功功率。用电设备组的是设备功率是所有单个用电
设备的设备功率之和，但不包括备用设备。季节性用电设备如空调和冷水机组等按较大值计；特别重
要负荷和消防负荷计入应急电源负荷。单相负荷功率之和超过三相负荷功率之和的 15%时需要将单相
负荷换算为三相负荷。[2]
2．3 确定最大负荷班的平均负荷
最大负荷班的平均负荷包括有功和无功两部分，根据 2.2 节计算所得的设备功率，乘以最大负荷
班的利用系数得到最大负荷班的平均负荷有功功率，然后利用其与用电设备的功率因数角的正切值的
乘积得到最大负荷班平均负荷的无功功率。
2．4 确定最大系数
确定最大系数是利用系数法中关键的步骤，通常按如下方法得到：第一步：求取全计算范围的总
利用系数，各用电设备组的有功平均功率之和与各用电设备组的设备功率之和相除得到全计算范围的
总利用系数；第二步：利用统计方法求取用电设备有效台数，用电设备的设备功率之和的平方与用电
设备的设备功率的平方之和相除得到用电设备有效台数，典型情况下根据全计算范围的总利用系数和
用电设备组的有效台数通过查表确定最大系数的值。对于较小截面导体采用 0.5 小时最大系数，中等
截面导体采用 1 小时最大系数，变压器和大截面导体采用 2 小时最大系数查表时可以采用档间插值法
求取最大系数。海洋平台电力负荷统计时可取 2 小时的最大系数。
2．5 确定基于利用系数法的计算负荷
根据 2.3 节的最大负荷班的平均负荷有功功率、无功功率和 2.4 节最大系数可以求取计算负荷的
有功功率和无功功率。视在功率和计算电流分别按下式可求：

-----计算有功功率，kW；

-----计算无功功率，kvar；

-----计算视在功率，kVA；

-----计算电流，A；

-----系统标称电压（线电压），kV。

2.6 确定系统的无功补偿容量
为了保障海洋平台上电力系统中无功电源和无功负荷保持平衡，进而保障系统能够稳定的运行，
维持供配电系统电压，保障海洋平台正常的生产和生活，需要对无功进行必要的补偿。无功补偿采用
分层分区合理就地补偿的措施，确定最优的补偿容量和分布。
无功补偿可以降低海洋平台上电网各元件的电压降、功率损耗和能源损耗等，平台上一般采用并联电
容器的补偿方式。

3 利用系数法负荷计算表的编制与数据添加

利用系数法负荷计算表的编制格式与项目的具体信息和项目运行工况有密切关系，对于
表 3.1. 利用系数法负荷计算表（LE(NC)母线段）
