综 合 研 究 智 能 电 气 技 术 与 安 全

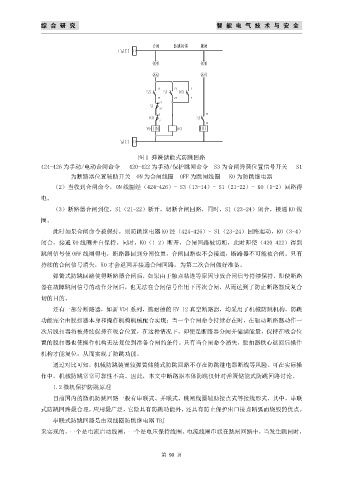

图 1 弹簧储能式防跳回路
424-426 为手动/电动合闸命令 420-422 为手动/保护跳闸命令 S3 为合闸弹簧位置信号开关 S1
为断路器位置辅助开关 ON 为合闸线圈 OFF 为跳闸线圈 KO 为防跳继电器
（2）当收到合闸命令，ON 线圈经（424-426）- S3（13-14）- S1（21-22）- KO（1-2）回路得

电。
（3）断路器合闸到位，S1（21-22）断开，切断合闸回路，同时，S1（23-24）闭合，接通 KO 线

圈。
此时如果合闸命令被保持，则防跳继电器 KO 经（424-426）- S1（23-24）回路起动，KO（3-4）
闭合，接通 KO 线圈并自保持。同时，KO（1-2）断开，合闸回路被切断，此时即使（420-422）得到

跳闸信号使 OFF 线圈得电，断路器回到分闸位置，合闸回路也不会接通，断路器不可能被合闸。只有
持续的合闸信号消失，KO 才会返回并接通合闸回路，为第二次合闸做好准备。

弹簧式防跳回路使得断路器合闸后，如果由于触点粘连等原因导致合闸信号持续保持，即使断路
器在故障跳闸信号的动作分闸后，也无法在合闸信号作用下再次合闸，从而达到了防止断路器反复合

切的目的。
还有一部分断路器，如新 VD4 系列，施耐德的 EV-12 真空断路器，均采用了机械防跳机构，防跳

功能完全由脱扣器本身和操作机构机械配合实现：当一个合闸命令持续存在时，在驱动断路器动作一
次后脱扣器将被持续保持在吸合位置，在这种情况下，即便是断路器分闸并储满能量，保持在吸合位
置的脱扣器也使操作机构无法复位到准备合闸的条件。只有当合闸命令消失，脱扣器铁心返回后操作

机构才能复位，从而实现了防跳功能。
通过对比可知，机械防跳装置较弹簧储能式防跳回路不存在防跳继电器断线等风险。可在实际操

作中，机械防跳常常可靠性不高。因此，本文中断路器本体防跳仅针对弹簧储能式防跳回路讨论。
1.2 微机保护防跳原理

目前国内的微机防跳回路一般有串联式、并联式、跳闸线圈辅助接点式等接线形式，其中，串联
式防跳回路最合理，应用最广泛，它除具有防跳功能外，还具有防止保护出口接点断弧而烧毁的优点。

串联式防跳回路是由双线圈防跳继电器 TBJ
来实现的，一个是电流启动线圈，一个是电压保持线圈。电流线圈串联在跳闸回路中，当发生跳闸时，
