智 能 电 气 技 术 与 安 全 综 合 研 究
弹簧储能式防跳回路是利用合闸信号启动，然后防跳自保持。微机保护防跳回路则是利用跳闸信
号启动，通过防跳继电器电压线圈自保持。从理论上讲，两者不存在原理冲突，现将两套防跳回路同
时投入并分析会产生的问题，原理图见图 3.
状态分析：

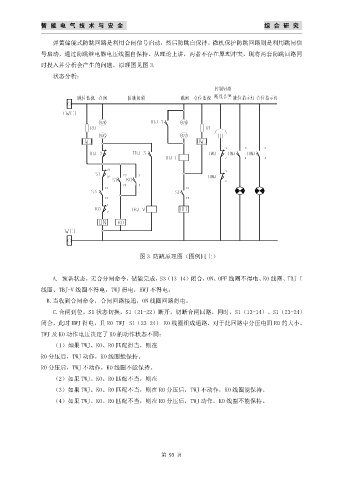

图 3 防跳原理图（图例同上）
A. 预备状态，无合分闸命令，储能完成，S3（13-14）闭合，ON、OFF 线圈不得电、KO 线圈、TBJ-I
线圈、TBJ-V 线圈不得电，TWJ 得电，HWJ 不得电。
B.当收到合闸命令，合闸回路接通，ON 线圈回路得电。
C.合闸到位，S1 状态切换，S1（21-22）断开，切断合闸回路，同时，S1（13-14）、S1（23-24）
闭合，此时 HWJ 得电，且 R0-TWJ -S1（23-24）-KO 线圈组成通路，对于此回路中分压电阻 R0 的大小、
TWJ 及 KO 动作电压决定了 KO 的动作状态不同：
（1）如果 TWJ、KO、R0 匹配得当，则在
R0 分压后，TWJ 动作，KO 线圈能保持。
R0 分压后，TWJ 不动作，KO 线圈不能保持。
（2）如果 TWJ、KO、R0 匹配不当，则在
（3）如果 TWJ、KO、R0 匹配不当，则在 R0 分压后，TWJ 不动作，KO 线圈能保持。
（4）如果 TWJ、KO、R0 匹配不当，则在 R0 分压后，TWJ 动作，KO 线圈不能保持。
