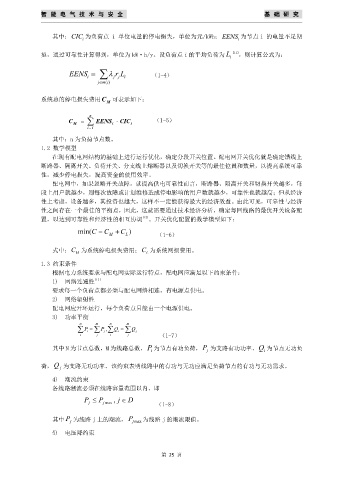

智 能 电 气 技 术 与 安 全                                                              基 础 研 究



                   其中:CIC 为负荷点 i 单位电量的停电损失,单位为元/kWh; EENS 为节点 i 的电量不足期
                                                                                     i
                              i
               望,通过可靠性计算得到,单位为 kW·h/y。设负荷点 i 的平均负荷为 L                             i  [11] ,则计算公式为:


                         EENS   i      j r j L i   (1-4)
                                     m
                                   j  (i )

               系统总的停电损失费用C             M  可表示如下:


                                n
                         C M      EENS   CIC i      (1-5)
                                        i
                                i  1
                   其中:n 为负荷节点数。
               1.2 数学模型
                   在现有配电网结构的基础上进行运行优化,确定分段开关位置。配电网开关优化就是确定馈线上
               断路器、隔离开关、负荷开关、分支线上熔断器以及切换开关等的最佳位置和数量,以提高系统可靠
               性,减少停电损失,提高资金的使用效率。
                   配电网中,如果忽略开关故障,就提高供电可靠性而言,断路器、隔离开关和切换开关越多,每
               段上用户就越少,则每次故障或计划维修造成停电影响的用户数就越少,可靠性也就越高;但从经济
               性上考虑,设备越多,其投资也越大,这样不一定能获得最大的经济效益。由此可见,可靠性与经济
               性之间存在一个最佳的平衡点,因此,这就需要通过技术经济分析,确定每回线路的最优开关设备配
               置,以达到可靠性和经济性的相互协调                   [12] 。开关优化配置的数学模型如下:

                            min(C    C   C L )        (1-6)
                                       M

                   式中:C 为系统停电损失费用;C 为系统网损费用。
                            M
                                                    L
               1.3 约束条件
                   根据电力系统要求与配电网实际运行特点,配电网应满足以下约束条件:
                   1)   网络连通性     [13]
                   要求每一个负荷点都必须与配电网络相连,有电源点供电。
                   2)   网络辐射性
                   配电网应开环运行,每个负荷点只能由一个电源供电。
                   3)   功率平衡
                             N     M   N     M
                              P i    P ,  Q i     Q j
                                      j
                             i     j    i     j          (1-7)

                   其中 N 为节点总数,M 为线路总数,P 为节点有功负荷, P 为支路有功功率,Q 为节点无功负
                                                      i
                                                                          j
                                                                                              i
               荷, Q 为支路无功功率。该约束表明线路中的有功与无功应满足负荷节点的有功与无功需求。
                      j
                   4)   潮流约束
                   各线路潮流必须在线路容量范围以内,即

                               P   P j max  ,  j   D  (1-8)
                                j

                   其中 P 为线路 j 上的潮流, P           j max  为线路 j 的潮流限值。
                          j
                   5)   电压降约束



                                                          第 25 页
