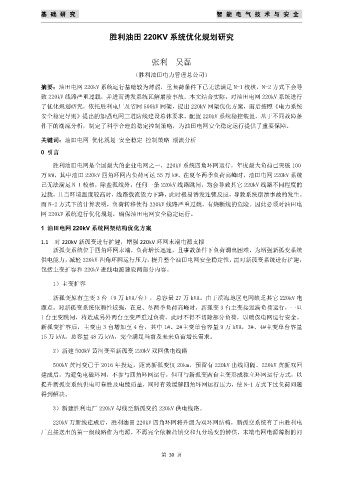

基 础 研 究 智 能 电 气 技 术 与 安 全

胜利油田 220KV 系统优化规划研究

张利 吴磊

（胜利油田电力管理总公司）
摘要：油田电网 220kV 系统运行基础较为薄弱，重负荷条件下已无法满足 N-1 校核，N-2 方式下会导
致 220kV 线路严重过载，并进而诱发系统瓦解崩溃事故。本文结合实际，对油田电网 220kV 系统进行

了优化规划研究，依托胜利电厂及省网 500kV 网架，提出 220kV 网架优化方案，而后按照《电力系统
安全稳定导则》提出的加强电网三道防线建设总体要求，配置 220kV 系统稳控装置，基于不同故障条
件下的潮流分析，制定了科学合理的稳定控制策略，为油田电网安全稳定运行提供了重要保障。

关键词：油田电网 优化规划 安全稳定 控制策略 潮流分析

0 引言

胜利油田电网是全国最大的企业电网之一，220kV 系统四角环网运行，年度最大负荷已突破 100
万 kW，其中油田 220kV 四角环网内负荷可达 55 万 kW。在夏冬两季负荷高峰时，油田电网 220kV 系统
已无法满足 N-1 校核，除盐孤线外，任何一条 220kV 线路跳闸，均会导致其它 220kV 线路不同程度的
过载，且当环境温度较高时，线路载流能力下降，此时极易诱发连锁反应，导致系统崩溃事故的发生。
而 N-2 方式下的计算表明，负荷转移使得 220kV 线路严重过载，有烧断线的危险。因此必须对油田电
网 220kV 系统进行优化规划，确保油田电网安全稳定运行。

1 油田电网 220kV 系统网架结构优化方案

1.1 对 220kV 新孤变进行扩建，增强 220kV 环网末端电源支撑
新孤变系统位于四角环网末端，负荷增长迅速，且事故条件下负荷调出困难，为增强新孤变系统
供电能力，减轻 220kV 四角环网运行压力，提升整个油田电网安全稳定性，需对新孤变系统进行扩建，
包括主变扩容和 220kV 进线电源建设两部分内容。

1）主变扩容

新孤变原有主变 3 台（9 万 kVA/台），总容量 27 万 kVA。由于滨海地区电网缺乏其它 220kV 电
源点，对新孤变系统依赖性较强，在夏、冬两季负荷高峰时，新孤变 3 台主变接近满负荷运行，一旦
1 台主变跳闸，将造成另外两台主变严重过负荷，此时不得不切除部分负荷，以确保电网运行安全。
新孤变扩容后，主变由 3 台增加至 4 台，其中 1#、2#主变单台容量 9 万 kVA，3#、4#主变单台容量
15 万 kVA，总容量 48 万 kVA，完全满足当前及未来负荷增长需求。

2）新建 500kV 黄河变至新孤变 220kV 双回供电线路

500kV 黄河变已于 2016 年投运，距离新孤变仅 20km，预留有 220kV 出线间隔。220kV 黄新双回

建成后，为避免电磁环网，不参与四角环网运行，但可与新孤变两台主变形成独立环网运行方式，以
提升新孤变系统供电可靠性及电能质量，同时有效缓解四角环网运行压力，使 N-1 方式下过负荷问题
得到解决。

3）新建胜利电厂 220kV 母线至新孤变的 220kV 供电线路。

220kV 万新线建成后，胜利油田 220kV 四角环网将升级为双环网结构，新孤变系统有了由胜利电
厂直接送出的第一级线路作为电源，不再完全依赖盐镇变和九分场变的转供，末端电网电源薄弱的问

第 30 页
