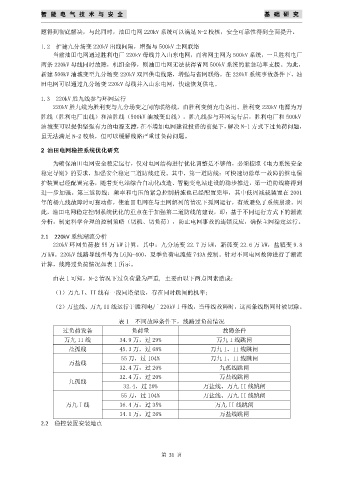

智 能 电 气 技 术 与 安 全 基 础 研 究

题得到彻底解决，与此同时，油田电网 220kV 系统可以满足 N-2 校核，安全可靠性得到全面提升。

1.2 扩建九分场变 220kV 出线间隔，增强与 500kV 主网联络
当前油田电网通过胜利电厂 220kV 母线并入山东电网，而省网主网为 500kV 系统，一旦胜利电厂

两条 220kV 母线同时故障，机组全停，则油田电网无法获得省网 500kV 系统的紧急功率支援。为此，
新建 500kV 油城变至九分场变 220kV 双回供电线路，增强与省网联络，在 220kV 系统事故条件下，油
田电网可以通过九分场变 220kV 母线并入山东电网，快速恢复供电。

1.3 220kV 胜九线参与环网运行
220kV 胜九线为胜利变与九分场变之间的联络线，由胜利变侧充电备用。胜利变 220kV 电源为万
胜线（胜利电厂出线）和油胜线（500kV 油城变出线），胜九线参与环网运行后，胜利电厂和 500kV
油城变可以提供坚强有力的电源支撑，在不增加电网建设投资的前提下，解决 N-1 方式下过负荷问题，
虽无法满足 N-2 校核，但可以缓解线路严重过负荷问题。

2 油田电网稳控系统优化研究

为确保油田电网安全稳定运行，仅对电网结构进行优化调整是不够的，必须按照《电力系统安全
稳定导则》的要求，加强安全稳定三道防线建设。其中，第一道防线：可快速切除单一故障的继电保
护装置已经配置完备，随着变电站综合自动化改造、智能变电站建设的稳步推进，第一道防线将得到

进一步加强。第三道防线：频率和电压的紧急控制措施也已经配置完毕，其中低周减载装置在 2001
年的杨九线故障时可靠动作，使油田电网在与主网解列的情况下孤网运行，有效避免了系统崩溃。因
此，油田电网稳定控制系统优化的重点在于加强第二道防线的建设，即：基于不同运行方式下的潮流
分析，制定科学合理的控制策略（切机、切负荷），防止电网事故的连锁反应，确保主网稳定运行。

2.1 220kV 系统潮流分析
220kV 环网负荷按 55 万 kW 计算，其中：九分场变 22.7 万 kW，新孤变 22.6 万 kW，盐镇变 9.8
万 kW。220kV 线路导线型号为 LGJQ-400，夏季负荷电流按 743A 控制。针对不同电网故障进行了潮流
计算，线路过负荷情况如表 1 所示。

由表 1 可知，N-2 情况下过负荷最为严重, 主要由以下两点因素造成：

（1）万九 I、II 线有一段同塔架设，存在同时跳闸的机率；

（2）万盐线、万九 II 线运行于胜利电厂 220kV I 母线，当母线故障时，这两条线路同时被切除。

表 1 不同故障条件下，线路过负荷情况
过负荷设备 负荷量 故障条件
万九 II 线 34.9 万，过 29% 万九 I 线跳闸
盐孤线 45.3 万，过 68% 万九 I、II 线跳闸
55 万，过 104% 万九 I、II 线跳闸
万盐线
32.4 万，过 20% 九孤线跳闸
32.4 万，过 20% 万盐线跳闸
九孤线
32.4，过 20% 万盐线、万九 II 线跳闸
55 万，过 104% 万盐线、万九 II 线跳闸
万九 I 线 36.4 万，过 35% 万九 II 线跳闸
34.1 万，过 26% 万盐线跳闸
2.2 稳控装置安装地点
