智 能 电 气 技 术 与 安 全 基 础 研 究

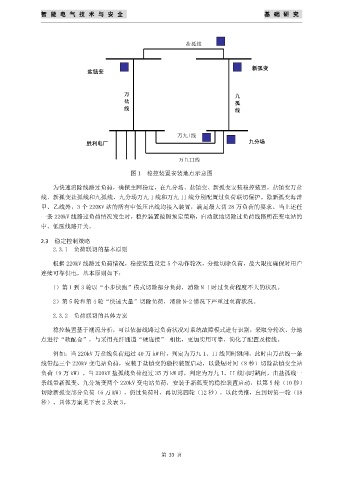

图 1 稳控装置安装地点示意图
为快速消除线路过负荷，确保主网稳定，在九分场、盐镇变、新孤变安装稳控装置，盐镇变万盐
线、新孤变盐孤线和九孤线、九分场万九 I 线和万九 II 线分别配置过负荷联切保护。除新孤变海洋
甲、乙线外，3 个 220KV 站的所有中低压出线均接入装置，满足最大切 28 万负荷的要求。当上述任
一条 220kV 线路过负荷情况发生时，稳控装置按照预定策略，自动就地切除过负荷线路所在变电站的
中、低压线路开关。
2.3 稳定控制策略
2.3.1 负荷联切的基本原则
根据 220kV 线路过负荷情况，稳控装置设定 5 个动作轮次，分批切除负荷，最大限度确保对用户
连续可靠供电，基本原则如下：
1）第 1 到 3 轮以“小步快跑”模式切除部分负荷，消除 N-1 时过负荷程度不大的状况。
2）第 5 轮和第 4 轮“快速大量”切除负荷，消除 N-2 情况下严重过负荷状况。
2.3.2 负荷联切的具体方案
稳控装置基于潮流分析，可以依据线路过负荷状况对系统故障模式进行识别，采取分轮次、分地
点进行“软配合”，与采用光纤通道“硬连接” 相比，更加实用可靠，简化了配置及接线。
例如：当 220kV 万盐线负荷超过 40 万 kW 时，判定为万九 I、II 线同时跳闸，此时由万盐线一条
线带起三个 220kV 变电站负荷，安装于盐镇变的稳控装置启动，以最短时间（8 秒）切除盐镇变全站
负荷（9 万 kW）。当 220kV 盐孤线负荷超过 35 万 kW 时，判定为万九 I、II 线同时跳闸，由盐孤线一
条线带新孤变、九分场变两个 220kV 变电站负荷，安装于新孤变的稳控装置启动，以第 5 轮（10 秒）
切除新孤变部分负荷（6 万 kW），仍过负荷时，再切第四轮（12 秒），以此类推，直到切第一轮（18
秒）。具体方案见下表 2 及表 3。
