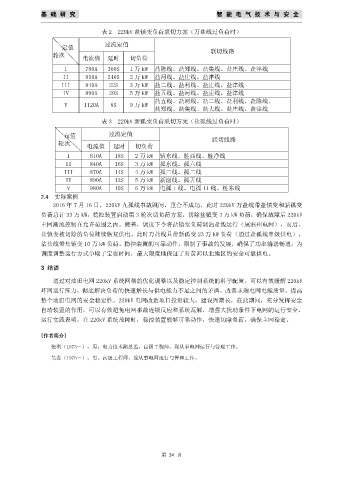

基 础 研 究 智 能 电 气 技 术 与 安 全

表 2 220kV 盐镇变负荷联切方案（万盐线过负荷时）

过流定值
定值
轮次 联切线路
电流值 延时 切负荷
I 780A 300S 1 万 kW 盐陈线、盐郑线、盐集线、盐庄线、盐津线
II 810A 240S 2 万 kW 盐河线、盐庄线、盐津线
III 840A 22S 3 万 kW 盐二线、盐利线、盐庄线、盐津线
IV 890A 20S 5 万 kW 盐五线、盐河线、盐庄线、盐津线
盐五线、盐河线、盐二线、盐利线、盐陈线、
V 1120A 8S 9 万 kW
盐郑线、盐集线、盐大线、盐庄线、盐津线
表 3 220kV 新孤变负荷联切方案（盐孤线过负荷时）

定值 过流定值 联切线路
轮次
电流值 延时 切负荷
I 810A 18S 2 万 kW 镇东线、桩西线、桩净线
II 840A 16S 3 万 kW 孤东线、孤六线
III 870A 14S 4 万 kW 孤三线、孤二线
IV 890A 12S 5 万 kW 新渤线、孤五线
V 980A 10S 6 万 kW 电孤 I 线、电孤 II 线、桩东线
2.4 实际案例
2016 年 7 月 16 日，220kV 九孤线事故跳闸，重合不成功，此时 220kV 万盐线带盐镇变和新孤变
负荷总计 33 万 kW，稳控装置启动第 3 轮次切负荷方案，切除盐镇变 3 万 kW 负荷，确保故障后 220kV
主网潮流控制在允许范围之内。接着，调度下令将盐镇变负荷调沾盐线运行（属滨州电网），而后，

盐镇变被切除的负荷陆续恢复供电。此时万盐线只带新孤变 23 万 kW 负荷（通过盐孤线串级供电），
沾盐线带盐镇变 10 万 kW 负荷。稳控装置的可靠动作，限制了事故的发展，确保了功率输送畅通，为
调度调整运行方式争取了宝贵时间，最大限度地保证了对黄河以北地区的安全可靠供电。

3 结语

通过对油田电网 220kV 系统网架的优化调整以及稳定控制系统的科学配置，可以有效缓解 220kV
环网运行压力，彻底解决负荷的快速增长与供电能力不足之间的矛盾，改善末端电网电能质量，提高
整个油田电网的安全稳定性。220kV 电网改造项目投资较大，建设周期长，在此期间，充分发挥安全
自动装置的作用，可以有效避免电网事故连锁反应和系统瓦解，增强大扰动条件下电网的运行安全。
运行实践表明，在 220kV 系统故障时，稳控装置能够可靠动作，快速切除负荷，确保主网稳定。

[作者简介]
张利（1973－），男，电力技术副总监，高级工程师，现从事电网运行与管理工作。

吴磊（1975－），男，高级工程师，现从事电网运行与管理工作。
