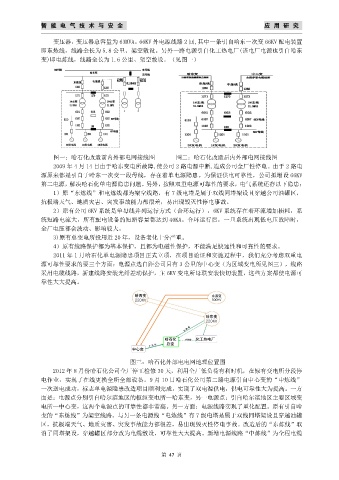

智 能 电 气 技 术 与 安 全 应 用 研 究
变压器,变压器总容量为 63MVA。66KV 外电源线路 2 回,其中一条引自哈东一次变 66KV 配电装置
即东炼线,线路全长为 5.8 公里、架空敷设。另外一路电源引自化工热电厂(该电厂电源也引自哈东
变)即电炼线,线路全长为 1.6 公里、架空敷设。(见图一)
图一:哈石化改造前内外部电网接线图 图二:哈石化改造后内外部电网接线图
2009 年 4 月 14 日由于哈东变电所故障,使公司 2 路电源中断,造成公司全厂性停电。由于 2 路电
源原来都是引自于哈东一次变一段母线,存在着单电源隐患。为保证供电可靠性,公司拟增设 66KV
第二电源,解决哈石化单电源隐患问题。另外,按照双重电源可靠性的要求,电气系统还存以下隐患:
1)原“东炼线”和电炼线都为架空线路,有 7 级电塔是属于双线同塔架设且穿越公司油罐区,
抗极端天气、地质灾害、突发事故能力都很差,易出现毁灭性停电事故。
2)原有公司 6KV 系统是单母线并列运行方式(合环运行),6KV 系统存在着环流增加损耗,系
统短路电流大,所有配电设备的短路容量都达到 40KA。合环运行后,一旦系统出现低电压故障时,
全厂电压都会波动、影响较大。
3)原有总变电所投用近 20 年,设备老化十分严重。
4)原有线路保护都为基本保护,且都为电磁性保护,不能满足快速性和可靠性的要求。
2011 年 1 月哈石化单电源隐患项目正式立项,在项目论证和实施过程中,我们充分考虑双重电
源可靠性要求的要三个方面:电源点选自距公司只有 3 公里的中心变(为区域变电所见图三),线路
采用电缆线路,新建线路安装光纤差动保护,主 6KV 变电所母联安装快切装置,这些方案都使电源可
靠性大大提高。
图三:哈石化外部电电网地理位置图
2012 年 8 月份哈石化公司全厂停工检修 30 天,利用全厂低负荷有利时机,在原有变电所分段停
电作业,实现了在线更换全所全部设备。9 月 10 日哈石化公司第二路电源引自中心变的“中炼线”
一次送电成功,标志单电源隐患改造项目顺利完成,实现了双电源供电,供电可靠性大为提高。一方
面是:电源点分别引自哈尔滨地区的枢纽变电所—哈东变,另一电源点:引自哈尔滨地区主要区域变
电所—中心变,这两个电源点的可靠性都非常高。另一方面:电源线路实现了重化配置。原有引自哈
变的“东炼线”为架空线路,与另一条电源线“电炼线”有 7 级电塔是属于双线同塔架设且穿越油罐
区,抗极端天气、地质灾害、突发事故能力都很差,易出现毁灭性停电事故。改造后的“东炼线”取
消了同塔架设,穿越罐区部分改为电缆敷设,可靠性大大提高。新增电源线路“中炼线”为全程电缆
