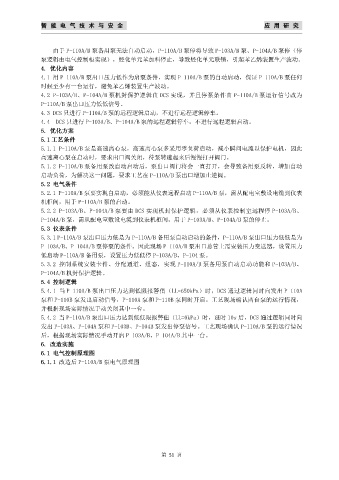

由于 P-110A/B 泵备用泵无法自动启动，P-110A/B 泵停将导致 P-103A/B 泵、P-104A/B 泵停（停
泵逻辑由电气控制柜实现），烃化单元苯加料停止，导致烃化单元联锁，引起苯乙烯装置生产波动。
4. 优化内容
4.1 用 P-110A/B 泵出口压力低作为启泵条件，实现 P-110A/B 泵的自动启动，保证 P-110A/B 泵任何
时候至少有一台运行，避免苯乙烯装置生产波动。
4.2 P-103A/B、P-104A/B 泵机封保护逻辑由 DCS 实现，并且停泵条件由 P-110A/B 泵运行信号改为
P-110A/B 泵出口压力低低信号。
4.3 DCS 只进行 P-110A/B 泵的远程逻辑启动，不进行远程逻辑停车。
4.4 DCS 只进行 P-103A/B、P-104A/B 泵的远程逻辑停车，不进行远程逻辑启动。
5. 优化方案
5.1 工艺条件
5.1.1 P-110A/B 泵是高速离心泵，高速离心泵多采用零负荷启动，减小瞬间电流以保护电机，因此
高速离心泵在启动时，要求出口阀关闭，待泵转速起来后慢慢打开阀门。
5.1.2 P-110A/B 泵备用泵改自动启动后，泵出口阀门将会一直打开，会导致备用泵反转，增加自动
启动负荷，为解决这一问题，要求工艺在 P-110A/B 泵出口增加止逆阀。
5.2 电气条件
5.2.1 P-110A/B 泵要实现自启动，必须能从仪表远程启动 P-110A/B 泵，需从配电室敷设电缆到仪表
机柜间，用于 P-110A/B 泵的启动。
5.2.2 P-103A/B、P-104A/B 泵要由 DCS 实现机封保护逻辑，必须从仪表控制室远程停 P-103A/B、
P-104A/B 泵，需从配电室敷设电缆到仪表机柜间，用于 P-103A/B、P-104A/B 泵的停止。
5.3 仪表条件
5.3.1 P-110A/B 泵出口压力低是为 P-110A/B 备用泵自动启动的条件，P-110A/B 泵出口压力低低是为
P-103A/B、P-104A/B 泵停泵的条件，因此现场 P-110A/B 泵出口总管上需安装压力变送器，设置压力
低启动 P-110A/B 备用泵，设置压力低低停 P-103A/B、P-104 泵。
5.3.2 控制系统安装卡件、分配通道、组态，实现 P-110A/B 泵备用泵自动启动功能和 P-103A/B、
P-104A/B 机封保护逻辑。
5.4 控制逻辑
5.4.1 当 P-110A/B 泵出口压力达到低限报警值（LL=650kPa）时，DCS 通过逻辑同时向发出 P-110A
泵和 P-110B 泵发出启动信号，P-110A 泵和 P-110B 泵同时开启。工艺现场确认两台泵的运行情况，
并根据现场实际情况手动关闭其中一台。
5.4.2 当 P-110A/B 泵出口压力达到低低限报警值（LL=0kPa）时，延时 10s 后，DCS 通过逻辑同时向
发出 P-103A、P-104A 泵和 P-103B、P-104B 泵发出停泵信号。工艺现场确认 P-110A/B 泵的运行情况
后，根据现场实际情况手动开启 P-103A/B、P-104A/B 其中一台。
6. 改造实施
6.1 电气控制原理图
6.1.1 改造后 P-110A/B 泵电气原理图
