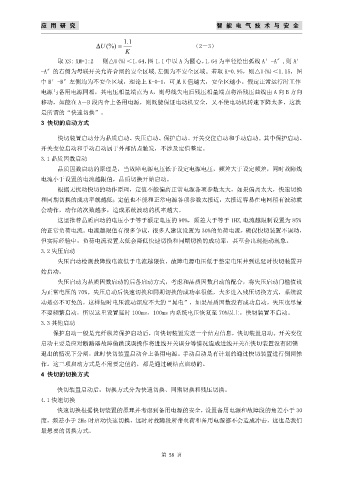

                                              1 . 1
                                    U(%)                           (2-3)
                                             K

                     取 XS: XM=1:2    则△U(%)<1.64,图 1.1 中以 A 为圆心,1.64 为半径绘出弧线 A′-A〞,则 A′
               -A〞的右侧为母联开关允许合闸的安全区域,左侧为不安全区域。若取 K=0.95,则△U(%)<1.15,图
               中 B′-B〞左侧均为不安全区域,理论上 K=0-1,可见 K 值越大,安全区越小。假定正常运行时工作

               电源与备用电源同相,其电压相量端点为 A,则母线失电后残压相量端点将沿残压曲线由 A 向 B 方向
               移动,如能在 A-B 段内合上备用电源,则既能保证电动机安全,又不使电动机转速下降太多,这就
               是所谓的“快速切换”。
               3 快切的启动方式


                     快切装置启动分为品质启动、失压启动、保护启动、开关变位启动和手动启动。其中保护启动、
               开关变位启动和手动启动属于外部结点触发,不涉及定值整定。
               3.1 品质因数启动
                     品质因数启动的原理是,当故障电源电压低于设定电源电压,频差大于设定频差,同时故障线

               电流小于设置的电流越限值,品质切换开始启动。
                     根据无扰动快切的动作原理,定值不能偏离正常电源各项参数太大,如果偏离太大,快速切换
               和同期切换的成功率就越低;定值也不能和正常电源各项参数太接近,太接近容易在电网稍有波动就
               会动作,动作的次数越多,造成系统波动的机率越大。

                     这里推荐品质启动的电压小于等于额定电压的 90%,频差大于等于 1HZ,电流越限制设置为 85%
               的正常负荷电流。电流越限值有很多争议,很多人建议设置为 30%的负荷电流,确保快切装置不误动,
               但实际经验中,负荷电流设置太低会降低快速切换和同期切换的成功率,甚至会出现拒动现象。
               3.2 失压启动

                     失压启动检测故障线电流低于电流越限值,故障电源电压低于整定电压并到达延时快切装置开
               始启动。
                     失压启动为品质因数启动的后备启动方式,考虑和品质因数启动的配合,将失压启动门槛值设
               为正常电压的 70%。失压启动后快速切换和同期切换的成功率很低,大多进入残压切换方式,系统波

               动是必不可免的,这样短时电压波动深度不大的“晃电”,如果品质因数没有成功启动,失压也尽量
               不要频繁启动,所以这里设置延时 100ms,100ms 内系统电压恢复至 70%以上,快切装置不启动。
               3.3 其他启动
                    保护启动一般是光纤纵差保护启动后,向快切装置发送一个结点信息,快切装置启动。开关变位

               启动主要是应对断路器故障偷跳或误操作将进线开关误分等情况造成进线开关在快切装置没有闭锁
               退出的情况下分闸,此时快切装置启动合上备用电源。手动启动是有计划的通过快切装置进行倒闸操
               作。这三项启动方式是不需要定值的,都是通过硬结点启动的。
               4 快切的切换方式


                     快切装置启动后,切换方式分为快速切换、同期切换和残压切换。
               4.1 快速切换
                     快速切换根据快切装置的原理并考虑到备用电源的安全,设置备用电源和故障段的角差小于 30

               度,频差小于 2Hz 时启动快速切换,这时对故障段所带负荷和备用电源都不会造成冲击,这也是我们
               最想要的切换方式。
