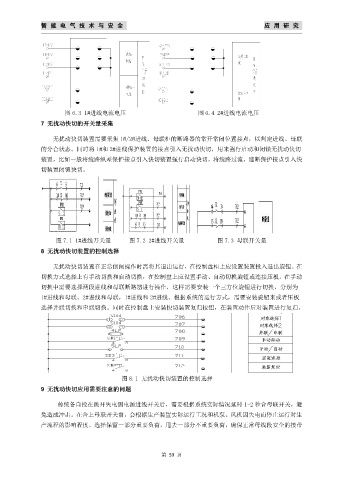

智 能 电 气 技 术 与 安 全                                                              应 用 研 究

















                        图 6.3 1#进线电流电压                                 图 6.4 2#进线电流电压
               7 无扰动快切的开关量采集


                    无扰动快切装置需要采集 1#/2#进线、母联柜的断路器的常开常闭位置接点,以判定进线、母联
               的分合状态。同时将 1#和 2#进线保护装置的接点引入无扰动快切,用来强行启动和闭锁无扰动快切
               装置,比如一般将线路纵差保护接点引入快切装置强行启动快切,将线路过流、速断保护接点引入快
               切装置闭锁快切。














                     图 7.1 1#进线开关量            图 7.2 2#进线开关量                  图 7.3 母联开关量
               8 无扰动快切装置的控制选择


                    无扰动快切装置在正常倒闸操作时需将其退出运行,在控制盘柜上应设置装置投入退出旋钮。在
               切换方式选择上有手动切换和自动切换,在控制盘上应设置手动、自动切换旋钮或连接压板。在手动
               切换中需要选择两段进线和母联断路器进行操作,这样需要安装一个三方位旋钮进行切换,分别为
               1#进线和母联、2#进线和母联,1#进线和 2#进线。根据系统的运行方式,需要安装旋钮来或者压板

               选择并联切换和串联切换。同时在控制盘上安装快切装置复归按钮,在装置动作后对装置进行复归。













                                            图 8.1 无扰动快切装置的控制选择

               9 无扰动快切应用需要注意的问题

                     传统备自投在跳开失电侧电源进线开关后,需要根据系统实际情况延时 1-2 秒合母联开关,避
               免造成冲击。在合上母联开关前,会根据生产装置实际运行工况和机泵、风机因失电而停止运行对生
               产流程的影响程度,选择保留一部分重要负荷,甩去一部分不重要负荷,确保正常母线段安全的接带





                                                          第 59 页
