智 能 电 气 技 术 与 安 全 应 用 研 究

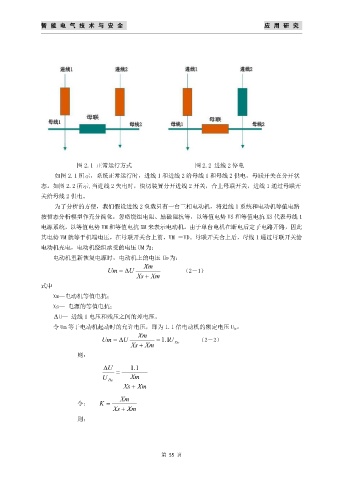

图 2.1 正常运行方式 图 2.2 进线 2 停电
如图 2.1 所示，系统正常运行时，进线 1 和进线 2 给母线 1 和母线 2 供电，母联开关在分开状
态。如图 2.2 所示,当进线 2 失电时，快切装置分开进线 2 开关，合上母联开关，进线 1 通过母联开
关给母线 2 供电。

为了分析的方便，我们假设进线 2 负载只有一台三相电动机，将进线 1 系统和电动机等值电路
按暂态分析模型作充分简化，忽略绕组电阻、励磁阻抗等，以等值电势 VS 和等值电抗 XS 代表母线 1
电源系统，以等值电势 VM 和等值电抗 XM 来表示电动机。由于单台电机在断电后定子电路开路，因此
其电势 VM 就等于机端电压，在母联开关合上前，VM ＝VD。母联开关合上后，母线 1 通过母联开关给

电动机充电，电动机绕组承受的电压 UM 为：
电动机重新恢复电源时，电动机上的电压 Um 为：
Xm
Um   U （2－1）
Xs  Xm
式中
Xm—电动机等值电抗；
Xs— 电源的等值电抗；

 U— 进线 1 电压和残压之间的差电压。
令 Um 等于电动机起动时的允许电压，即为 1.1 倍电动机的额定电压 U De：
Xm
Um   U  1 . 1 U （2－2）
Xs  Xm De
则：

 U  1 . 1
U De Xm
Xs  Xm
Xm
令： K 
Xs  Xm
则：

第 55 页
