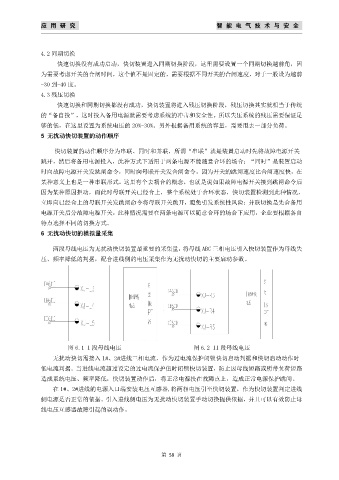

应 用 研 究                                                       智 能 电 气 技 术 与 安 全




               4.2 同期切换
                     快速切换没有成功启动,快切装置进入同期切换阶段,这里需要设置一个同期切换越前角,因

               为需要考虑开关的合闸时间,这个值不是固定的,需要根据不同开关的合闸速度,对于一般设为越前
               -30 到-40 度。
               4.3 残压切换
                     快速切换和同期切换都没有成功,快切装置将进入残压切换阶段,残压切换其实就相当于传统

               的“备自投”,这时投入备用电源就需要考虑系统的冲击和安全性。所以失压系统的残压需要保证足
               够的低,在这里设置为系统电压的 20%-30%。另外根据备用系统的容量,需要甩去一部分负荷。
               5 无扰动快切装置的动作顺序

                    快切装置的动作顺序分为串联、同时和并联,所谓“串联”就是装置启动时先将故障电源开关

               跳开,然后将备用电源投入,此种方式下适用于两条电源不能随意合环的场合;“同时”是装置启动
               时向故障电源开关发跳闸命令,同时向母联开关发合闸命令,因为开关的跳闸速度比合闸速度快,在
               某种意义上也是一种串联形式。这里有个去耦合的概念,也就是说如果故障电源开关接到跳闸命令后

               因为某种原因拒动,而此时母联开关已经合上,整个系统处于合环状态,快切装置检测到此种情况,
               立即向已经合上的母联开关发跳闸命令将母联开关跳开,避免引发系统性风险;并联切换是先合备用
               电源开关后分故障电源开关,此种情况需要在两条电源可以随意合环的场合下应用,企业要根据各自
               特点选择不同的切换方式。
               6 无扰动快切的模拟量采集


                    两段母线电压为无扰动快切装置最重要的采集量,将母线 ABC 三相电压引入快切装置作为母线失
               压、频率降低的判据,配合进线侧的电压采集作为无扰动快切的主要启动参数。


















                         图 6.1 I 段母线电压                               图 6.2 II 段母线电压
                    无扰动快切需接入 1#、2#进线三相电流,作为过电流保护闭锁快切启动判据和快切启动动作时
               低电流判据。当进线电流超过设定的过电流保护值时闭锁快切装置,防止因母线短路或所带负荷短路
               造成系统电压、频率降低,快切装置动作后,将正常电源投在故障点上,造成正常电源保护跳闸。

                    在 1#、2#进线的电源入口端安装电压互感器,将两相电压引至快切装置,作为快切装置判定进线
               侧电源是否正常的依据。引入进线侧电压为无扰动快切装置手动切换提供依据,并且可以有效防止母
               线电压互感器故障引起的误动作。








                                                          第 58 页
