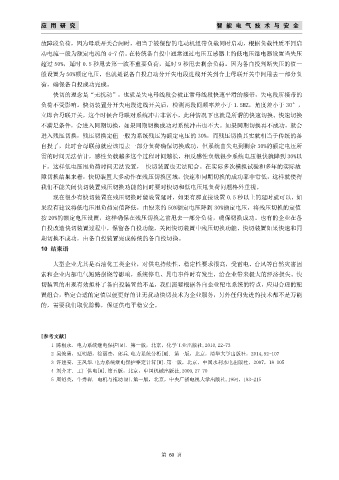

应 用 研 究 智 能 电 气 技 术 与 安 全

故障段负荷，因为母联开关合闸时，相当于被保留的电动机组带负载同时启动，根据负载性质不同启
动电流一般为额定电流的 4-7 倍。在传统备自投中通常通过电压互感器上的低电压继电器设置当失压
超过 50%，延时 0.5 秒甩去第一波不重要负荷，延时 9 秒甩去剩余负荷。因为备自投判断失压的值一

般设置为 50%额定电压，也就是说备自投启动分开失电段进线开关到合上母联开关中间甩去一部分负
荷，确保备自投成功完成。
快切的理念是“无扰动”，也就是失电母线段会被正常母线段快速平滑的接带，失电段所接带的
负荷不受影响。快切装置分开失电段进线开关后，检测两段间频率差小于 1.5HZ，角度差小于 30°，

立即合母联开关，这个时候合母联对系统冲击非常小，此种情况下也就是所谓的快速切换。快速切换
不满足条件，会进入同期切换，如果同期切换成功对系统冲击也不大。如果同期切换再不成功，就会
进入残压切换，残压切换定值一般为系统残压为额定电压的 30%，而残压切换其实就相当于传统的备
自投了，此时合母联前就应该甩去一部分负荷确保切换成功，但系统由失电到剩余 30%的额定电压所

需的时间无法估计，感性负载越多这个过程时间越长，相反感性负载很少系统电压很快就降到 30%以
下。这样低电压甩负荷时间无法设置， 快切装置也无法配合。在实际多次模拟试验和多年的实际故
障切换结果来看，快切装置大多动作在残压切换区域，快速和同期切换的成功率非常低，这样就使得
我们不能关闭快切装置残压切换功能的同时要对快切和低电压甩负荷问题格外重视。

现在很少有快切装置在残压切换时能设置延时，如果有那直接设置 0.5 秒以上的延时就可以，如
果没有建议将低电压甩负荷定值降低，由原来的 50%额定电压降到 30%额定电压，将残压切换的定值
按 20%的额定电压设置，这样确保在残压切换之前甩去一部分负荷，确保切换成功。也有的企业在备
自投改造快切装置过程中，保留备自投功能，关闭快切装置中残压切换功能，快切装置如果快速和同

期切换不成功，由备自投装置完成传统的备自投切换。
10 结束语

大型企业尤其是石油化工类企业，对供电持续性、稳定性要求很高，受雷电、台风等自然灾害因

素和企业内部电气短路崩烧等影响，系统停电、晃电事件时有发生，给企业带来极大的经济损失。快
切装置的出现有效拟补了备自投装置的不足，我们需要根据各自企业配电系统的特点，应用合理的配
置组合，整定合适的定值以便更好的让无扰动快切技术为企业服务，另外任何先进的技术都不是万能
的，需要我们取优除弊，保证供电平稳安全。

[参考文献]
1 陈根永. 电力系统继电保护[M]. 第一版，北京，化学工业出版社,2010,22-73
2 吴俊勇，夏明超，徐丽杰，郎兵.电力系统分析[M]. 第一版，北京，清华大学出版社，2014,92-107
3 许建安，王凤华.电力系统继电保护整定计算[M].第一版，北京，中国水利水电出版社，2007，18-105
4 刘介才. 工厂供电[M].第五版，北京，中国机械出版社,2009,27-70
5 周绍英，牛秀岩. 电机与拖动[M].第一版，北京，中央广播电视大学出版社,1994，183-215
