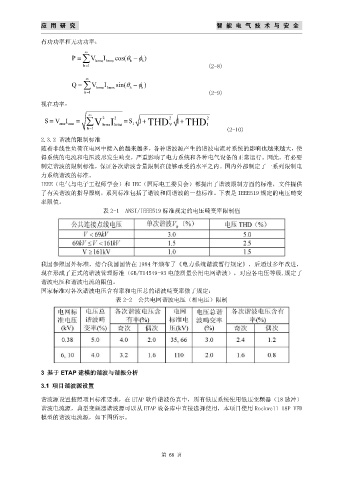

应 用 研 究                                                       智 能 电 气 技 术 与 安 全

               有功功率和无功功率:

                               
                                     I
                          P    V hrms hrms cos(   h )
                                               h
                              h 1                                         (2-8)
                               
                               
                                      I
                          Q    V hrms hrms  sin(   h )
                                               h
                               h 1                                        (2-9)
                               
               视在功率:
                                
                 S V I          V  2 hrmsI 2 hrms   S 1 THD 2 V  1 THD 2 I
                   
                      rms rms
                                               1
                                
                                h 1                                             (2-10)
               2.3.2 谐波的限制标准
               随着非线性负荷在电网中接入的越来越多,各种谐波源产生的谐波电流对系统的影响也越来越大,使
               得系统的电流和电压波形发生畸变,严重影响了电力系统和各种电气设备的正常运行。因此,有必要
               制定谐波的限制标准,保证各次谐波含量限制在能够承受的水平之内。国内外都制定了一系列限制电
               力系统谐波的标准。
               IEEE(电气与电子工程师学会)和 IEC(国际电工委员会)都提出了谐波限制方面的标准,文件提供
               了有关谐波的指导原则,系列标准包括了谐波和间谐波的一些标准。下表是 IEEE519 规定的电压畸变
               率限值。
                                     表 2-1   ANSI/IEEE519 标准规定的电压畸变率限制值









               我国参照国外标准,结合我国国情在 1984 年颁布了《电力系统谐波暂行规定》,后通过多年改进,
               现在形成了正式的谐波管理标准(GB/T14549-93 电能质量公用电网谐波),对应各电压等级,规定了
               谐波电压和谐波电流的限值。
               国家标准对各次谐波电压含有率和电压总的谐波畸变率做了规定:
                                          表 2-2  公共电网谐波电压(相电压)限制














               3 基于 ETAP 建模的谐波与谐振分析

               3.1 项目谐波源设置

               谐波源设置按照项目标准要求,在 ETAP 软件谐波仿真中,所有低压系统使用低压变频器(18 脉冲)
               谐波电流源,典型变频器谐波源可以从 ETAP 设备库中直接选择使用,本项目使用 Rockwell 18P VFD
               模型的谐波电流源,如下图所示。






                                                          第 66 页
