智 能 电 气 技 术 与 安 全                                                              应 用 研 究

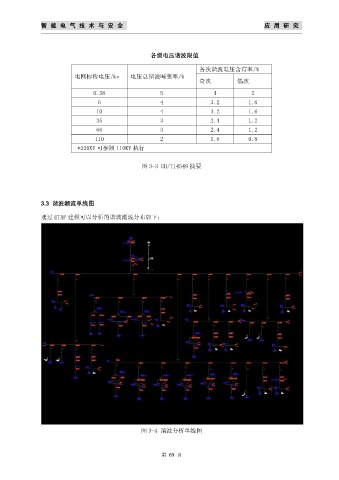

                                                      各级电压谐波限值
                                                                       各次谐波电压含有率/%
                           电网标称电压/kv           电压总谐波畸变率/%
                                                                       奇次           偶次

                                  0.38                   5                  4            2
                                   6                     4                 3.2          1.6
                                   10                    4                 3.2          1.6
                                   35                    3                 2.4          1.2
                                   66                    3                 2.4          1.2
                                  110                    2                 1.6          0.8
                            *220KV 可参照 110KV 执行


                                                   图 3-3 GB/T14549 摘要






               3.3 谐波潮流单线图

               通过 ETAP 建模可以分析的谐波潮流分布如下:













































                                                   图 3-4 谐波分析单线图



                                                          第 69 页
