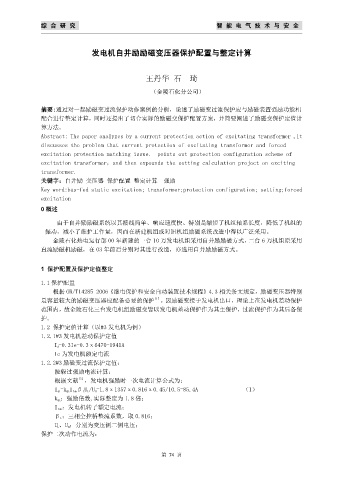

综 合 研 究                                                       智 能 电 气 技 术 与 安 全




                                 发电机自并励励磁变压器保护配置与整定计算



                                                    王丹华 石 琦

                                                      (金陵石化分公司)


               摘要:通过对一起励磁变过流保护动作案例的分析,论述了励磁变过流保护应与励磁装置强励功能相
               配合进行整定计算,同时还提出了切合实际的励磁变保护配置方案,并简要阐述了励磁变保护定值计
               算方法。
               Abstract: The paper analyzes by a current protection action of excitating transformer ,It
               discusses the problem that current protection of excitating transformer and forced
               excitation protection matching issue.    points out protection configuration scheme of
               excitation transformer,and then expounds the setting calculation project on exciting
               transformer.
               关键字:自并励 变压器 保护配置 整定计算                      强励
               Key word:bus-fed static excitation; transformer;protection configuration; setting;forced
               excitation
               0 概述

                     由于自并励励磁系统以其接线简单、响应速度快、特别是缩短了机组轴系长度,降低了机组的
                 振动,减小了维护工作量,因而在新建机组或对旧机组励磁系统改造中得以广泛采用。
                    金陵石化热电运行部 00 年新建的一台 10 万发电机组采用自并励励磁方式,二台 6 万机组原采用
               直流励磁机励磁,在 03 年前后分别对其进行改造,亦选用自并励励磁方式。


               1 保护配置及保护定值整定

               1.1 保护配置
                    根据 GB/T14285-2006《继电保护和安全自动装置技术规程》4.3 相关条文规定,励磁变压器特别
                                                       [1]
               是容量较大的励磁变压器应配备必要的保护 。因励磁变接于发电机出口,理论上在发电机差动保护
               范围内,故金陵石化三台发电机组励磁变皆以发电机差动保护作为其主保护,过流保护作为其后备保
               护。
               1.2 保护定值计算(以#3 发电机为例)
               1.2.1#3 发电机差动保护定值
                    I d=0.3Ie=0.3χ6470=1941A
                    Ie 为发电机额定电流
               1.2.2#3 励磁变过流保护定值:
                    按躲过强励电流计算:
                    根据文献     [3] ,发电机强励时一次电流计算公式为:
                    I d1=k QLI fdnβ LU L/U H=1.8χ1357χ0.816χ0.45/10.5=85.4A           (1)
                    k QL:强励倍数,实际整定为 1.8 倍;
                    I fdn:发电机转子额定电流;
                    β L:三相全控桥整流系数,取 0.816;
                    U L、U H:分别为变压侧二侧电压;
               保护二次动作电流为:



                                                          第 74 页
