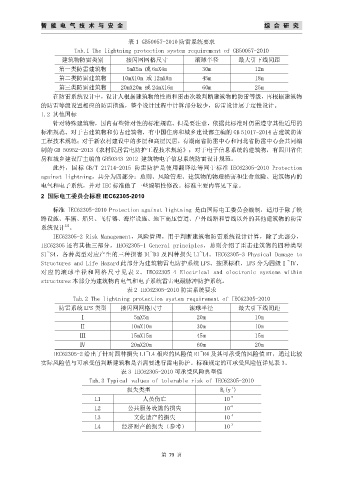

智 能 电 气 技 术 与 安 全                                                              综 合 研 究

                                              表 1 GB50057-2010 防雷系统要求
                           Tab.1 The lightning protection system requirement of GB50057-2010
                       建筑物防雷类别               接闪网网格尺寸                 滚球半径            最大引下线间距
                      第一类防雷建筑物                5mX5m 或 6mX4m             30m                12m
                      第二类防雷建筑物              10mX10m 或 12mX8m            45m                18m
                      第三类防雷建筑物             20mX20m 或 24mX16m            60m                25m
                    在防雷系统设计中,设计人根据建筑物的性质和雷击次数判断建筑物的防雷等级,再根据建筑物
               的防雷等级设置相应的防雷措施,整个设计过程中计算部分较少,防雷设计属于定性设计。
               1.2 其他国标
                    针对特殊建筑物,国内有些针对性的标准规范。但是要注意,依据此标准时仍需遵守其他适用的
               标准规范。对于古建筑物和仿古建筑物,有中国住房和城乡建设部主编的 GB 51017-2014 古建筑防雷
               工程技术规范;对于新农村建设中的多层和高层民居,有湖南省防雷中心和河北省防雷中心会共同编
               制的 GB 50952-2013《农村民居雷电防护工程技术规范》;对于电子信息系统的建筑物,有四川省住
               房和城乡建设厅主编的 GB50343-2012 建筑物电子信息系统防雷设计规范。
                    此外,国标 GB/T 21714-2015 防雷防护是使用翻译法等同于标准 IEC62305-2010 Protection
               against lightning,共分为四部分:总则、风险管理、建筑物的物理损害和生命危险、建筑物内的
               电气和电子系统,并对 IEC 标准做了一些编辑性修改。标准主要内容见下章。
               2 国际电工委员会标准 IEC62305-2010

                    标准 IEC62305-2010 Protection against lightning 是由国际电工委员会编制,适用于除了铁
               路设施、车辆、船只、飞行器、海岸设施、地下高压管道、户外线路和管线以外的其他建筑物的防雷
                        [2]
               系统设计 。
                    IEC62305-2 Risk Management,风险管理,用于判断建筑物防雷系统设计计算,除了此部分,
               IEC62305 还有其他三部分,IEC62305-1 General principles,总则介绍了雷击建筑物的四种类型
               S1~S4,各种类型对应产生的三种损害 D1~D3 及四种损失 L1~L4。IEC62305-3 Physical Damage to
               Structures and Life Hazard 此部分为建筑物雷电防护系统 LPS。按照标准,LPS 分为四级Ⅰ~Ⅳ,
               对应的滚球半径和网格尺寸见表 2。IEC62305-4 Electrical and electronic systems within
               structures 本部分为建筑物内电气和电子系统雷击电磁脉冲防护系统。
                                              表 2 IEC62305-2010 防雷系统要求
                           Tab.2 The lightning protection system requirement of IEC62305-2010
                      防雷系统 LPS 类型          接闪网网格尺寸                  滚球半径             最大引下线间距
                             Ⅰ                  5mX5m                 20m                  10m
                             Ⅱ                 10mX10m                30m                  10m
                             Ⅲ                 15mX15m                45m                  15m
                             Ⅳ                 20mX20m                60m                  20m
                    IEC62305-2 给出了针对四种损失 L1~L4 相应的风险值 R1~R4 及其可承受的风险值 RT,通过比较
               实际风险值与可承受值判断建筑物是否需要进行雷电防护。标准规定的可承受风险值详见表 3。
                                           表 3 IEC62305-2010 可承受风险典型值
                                Tab.3 Typical values of tolerable risk of IEC62305-2010
                                                                                  -1
                                              损失类型                            R T(y )
                                  L1               人员伤亡                         10 -5
                                  L2          公共服务设施的损失                         10 -3
                                  L3            文化遗产的损失                         10 -4
                                  L4        经济财产的损失(参考)                         10 -3




                                                          第 79 页
