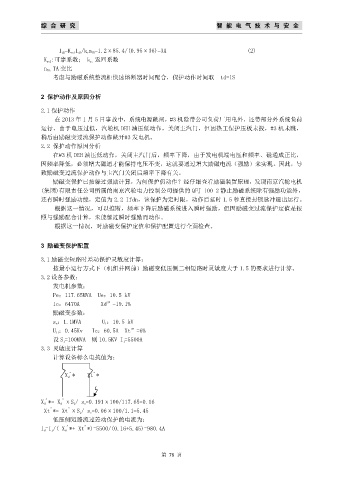

综 合 研 究 智 能 电 气 技 术 与 安 全

I d2=K relI d1/k rn TA=1.2χ85.4/(0.95χ36)=3A (2)
K rel:可靠系数； k r：返回系数
n TA：TA 变比
考虑与励磁系统整流柜快速熔断器时间配合，保护动作时间取 td=1S

2 保护动作及原因分析

2.1 保护动作
在 2013 年 1 月 5 日事故中，系统电源跳闸，#3 机除带公司负荷厂用电外，还带部分外系统负荷
运行，由于电压过低，汽轮机 DEH 油压低动作，关闭主汽门，但因热工保护压板未投，#3 机未跳，
稍后由励磁变过流保护动作跳开#3 发电机。
2.2 保护动作原因分析
在#3 机 DEH 油压低动作，关闭主汽门后，频率下降，由于发电机端电压和频率、磁通成正比，
因频率降低，必须增大磁通才能保持电压不变，这就要通过增大励磁电流（强励）来实现。因此，导
致励磁变过流保护动作与主汽门关闭后频率下降有关。
励磁变保护已按躲过强励计算，为何保护仍动作？经仔细查看励磁装置原理，发现南京汽轮电机
(集团)有限责任公司所属的南京汽轮电力控制公司提供的 QFJ-100-2 静止励磁系统除有强励功能外，
还有瞬时强励功能，定值为 2.2 Ifdn，该保护为定时限，动作后延时 1.5 秒直接封锁脉冲退出运行。
根据这一情况，可以推断，频率下降后励磁系统进入瞬时强励，但因励磁变过流保护定值是按
照与强励配合计算，未能躲过瞬时强励而动作。
根据这一情况，对励磁变保护定值和保护配置进行全面检查。

3 励磁变保护配置

3.1 励磁变短路时差动保护灵敏度计算：
按最小运行方式下（机组并网前）励磁变低压侧二相短路时灵敏度大于 1.5 的要求进行计算。
3.2 设备参数：
发电机参数：
Pe：117.65MVA Ue：10.5 kV
Ie：6470A Xd”=19.1%
励磁变参数：
s e：1.1MVA U I：10.5 kV
U II：0.45Kv Ie：60.5A Xt”=6%
设 S j=100MVA 则 10.5KV I j=5500A
3.3 灵敏度计算
计算设备标么电抗值为：

X d * Xt *
”
”

”
”
X d *= X d χS j/ s e=0.191χ100/117.65=0.16
”
”
Xt *= Xt χS j/ s e=0.06χ100/1.1=5.45
低压侧短路流过差动保护的电流为：
”
”
I d=I j/( X d *+ Xt *)=5500/(0.16+5.45)=980.4A

第 76 页
