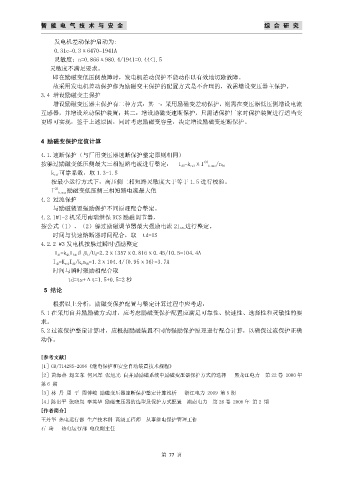

发电机差动保护启动为:
0.3Ie=0.3χ6470=1941A
灵敏度：n=0.866χ980.4/1941=0.44<1.5
灵敏度不满足要求。
即在励磁变低压侧故障时，发电机差动保护不能动作以有效地切除故障。
故采用发电机差动保护作为励磁变主保护的配置方式是不合理的，故需增设变压器主保护。
3.4 增设励磁变主保护
增设励磁变压器主保护有二种方式：其一：采用励磁变差动保护，则需在变压器低压侧增设电流
互感器，并增设差动保护装置；其二：增设励磁变速断保护，只需请保护厂家对保护装置进行适当变
更即可实现，鉴于上述原因，同时考虑励磁变容量，决定增设励磁变速断保护。

4 励磁变保护定值计算

4.1.速断保护（与厂用变压器速断保护整定原则相同）
按躲过励磁变低压侧最大三相短路电流进行整定： I d2=k relχI (3) k.max/n TA
k rel 可靠系数，取 1.3-1.5
按最小运行方式下，高压侧二相短路灵敏度大于等于 1.5 进行校验。
I (3) k.max 励磁变低压侧三相短路电流最大值
4.2 过流保护
与励磁装置强励保护不同原理配合整定。
4.2.1#1-2 机采用南瑞继保 RCS 励磁调节器，
按公式（1）、（2）躲过励磁调节器最大强励电流 2I fdn 进行整定。
时间与快速熔断器时间配合，取 td=1S
4.2.2 #3 发电机按躲过瞬时强励整定
I d1=k QLI fdnβ LU L/U H=2.2χ1357χ0.816χ0.45/10.5=104.4A
I d2=K relI d1/k rn TA=1.2χ104.4/(0.95χ36)=3.7A
时间与瞬时强励相配合取
td=ts+Δt=1.5+0.5=2 秒
5 结论

根据以上分析，励磁变保护配置与整定计算过程中应考虑：
5.1 在采用自并励励磁方式时，应考虑励磁变保护配置应满足可靠性、快速性、选择性和灵敏性的要
求。
5.2 过流保护整定计算时，应根据励磁装置不同的强励保护原理进行配合计算，以确保过流保护正确
动作。

[参考文献]
[1］GB/T14285-2006《继电保护和安全自动装置技术规程》
[2］黃海燕 赵立东 何凤军 张旭光 自并励励磁系统中励磁变压器保护方式的选择 黑龙江电力 第 22 卷 2000 年
第 6 期
[3］林 丹 周 平 周傅峻 励磁变压器速断保护整定计算浅析 浙江电力 2009 第 5 期
[4］陈贵平 张晓岚 李英华 励磁变压器的选型及保护方式配置 湖南电力 第 26 卷 2006 年 第 2 期
[作者简介]
王丹华 热电运行部 生产技术科 高级工程师 从事继电保护管理工作
石 琦 热电运行部 电仪副主任
