应 用 研 究                                                       智 能 电 气 技 术 与 安 全

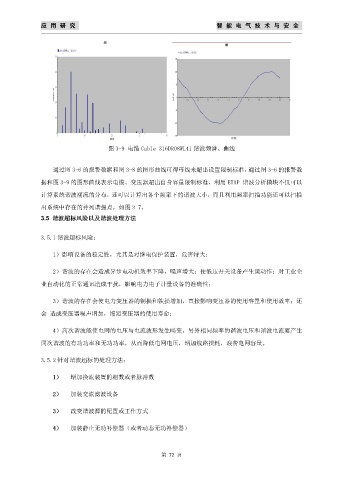

                                       图 3-9 电缆 Cable 316DR08WL41 谐波频谱、曲线


                    通过图 3-6 的报警数据和图 3-8 的图形曲线可得母线未超出设置限制标准,通过图 3-6 的报警数

               据和图 3-9 的图形曲线表示电缆、变压器超出自身容量限制标准,利用 ETAP 谐波分析模块不仅可以

               计算系统谐波潮流的分布,还可以计算出各个频率下的谐波大小,而且利用频率扫描功能还可以扫描

               出系统中存在的并列谐振点,如图 3-7。
               3.5 谐波超标风险以及谐波处理方法


               3.5.1 谐波超标风险:


                    1)影响设备的稳定性,尤其是对继电保护装置,危害特大;


                    2)谐波的存在会造成异步电动机效率下降,噪声增大;使低压开关设备产生误动作;对工业企

               业自动化的正常通讯造成干扰,影响电力电子计量设备的准确性;

                    3)谐波的存在会使电力变压器的铜损和铁损增加,直接影响变压器的使用容量和使用效率;还

               会 造成变压器噪声增加,缩短变压器的使用寿命;


                    4)高次谐波能使电网的电压与电流波形发生畸变,另外相同频率的谐波电压和谐波电流要产生
               同次谐波的有功功率和无功功率,从而降低电网电压,增加线路损耗,浪费电网容量。


               3.5.2 针对谐波超标的处理方法:


                    1)    增加换流装置的相数或者脉冲数


                    2)    加装交流滤波设备


                    3)    改变谐波源的配置或工作方式

                    4)    加装静止无功补偿器(或者动态无功补偿器)




                                                          第 72 页
