智 能 电 气 技 术 与 安 全                                                              应 用 研 究

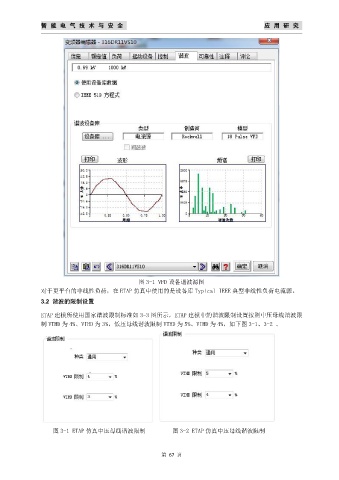

                                                  图 3-1 VFD 设备谐波源图
               对于更平台的非线性负荷,在 ETAP 仿真中使用的是设备库 Typical-IEEE 典型非线性负荷电流源。
               3.2 谐波的限制设置

               ETAP 建模所使用国家谐波限制标准如 3-3 图所示,ETAP 建模中的谐波限制设置按照中压母线谐波限
               制 VTHD 为 4%、VIHD 为 3%,低压母线谐波限制 VTHD 为 5%、VIHD 为 4%,如下图 3-1、3-2 。






















                    图 3-1 ETAP 仿真中压母线谐波限制                     图 3-2 ETAP 仿真中压母线谐波限制



                                                          第 67 页
